.NET控制流分析（一）-入门
前言
新的一年又开始了，去年发的文章应该只算是基础，今年我们研究研究难的。我个人认为.NET下最难的3种保护应该是：
如果不解除这些保护，其中任意一种都会极大地阻碍我们使用dnSpy对一个程序集的分析。
今天我们来简单的入门一下我认为的难点之一"控制流"，入门控制流分析的前提是你要对IL有一定的了解。如果看懂了，那么恭喜你。对于一些简单的控制流混淆，你可以写出自己的反混淆工具了。如果没看懂，那也没关系，这个要慢慢来，我自己研究这个也花了些时间。读这篇文章千万不能走马观花，一定要打开vs，自己动手写代码，跟着文章一步一步来。
之前我写控制流分析项目的目的只是学习控制流，想了解最底层的实现和原理。虽然有现成的项目，比如0xd4d大神，也就是dnSpy作者的de4dot.blocks，但是de4dot是GPLv3协议开源的，项目本身也不维护了，关键是项目里面也没几处注释。假如有什么BUG，只能自己修复，有时间读懂别人到达写了什么，是什么意思，不如自己写一个项目，从零开始写。
控制流这个东西非常抽象，<del>我也不是特别熟悉那些绘图的类库（主要还是懒，也没什么时间，没去学）</del>，所以我们只是使用最暴力最简单的方法，把控制流全部转化成字符串信息显示出来供我们调试。我记得在我发的以前的一个帖子里面，有位同学说希望有视频解说。正好控制流的讲解不是几行文字就可以说清楚的，所以我会录个视频，补充些文章里面说不清的东西。今天上午学了下流图类库，文章末尾有把控制流画出来的代码！！！
不知道大家发现没，文章标题带了个"（一）"。因为这个东西挺复杂的，一篇文章说完，写着累，看着也累。所以如果有时间的话，可能还会有"（二）"，"（三）"等等。
这篇文章只是入门，不会涉及到任何控制流混淆，我们仅仅要搭建一个框架，能够分析出控制流，表示出控制流，并且把分析并处理后的结果反馈到方法体中。
整个项目代码比较多，去空行，注释，只有一个符号的行来算代码行数也有2k+。所以下面只会提到比较关键的代码，剩下的代码可以下载附件查看。附件的代码是完整的，直接添加到新建项目里面就可以用。
视频地址：https://www.bilibili.com/video/av42023976
定义结构
前排提醒：文章中定义的结构和de4dot.blocks中的略有区别，但思想是差不多的
建好一栋房子要做好框架，一个框架也要选好材料。我们要定义出一个结构，能够无损地把方法体中线性的指令流，异常处理子句，局部变量转换为更易于分析的结构。

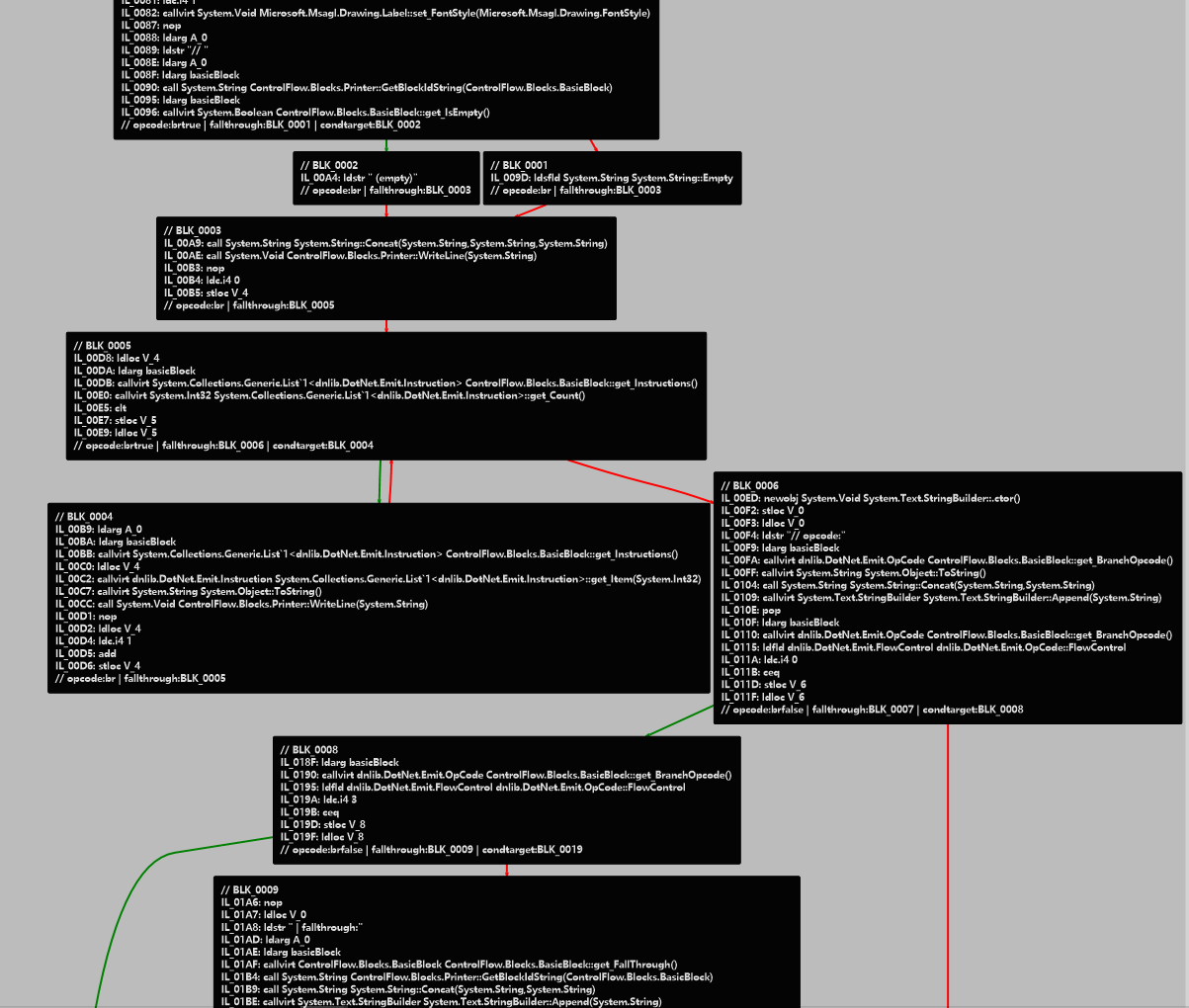

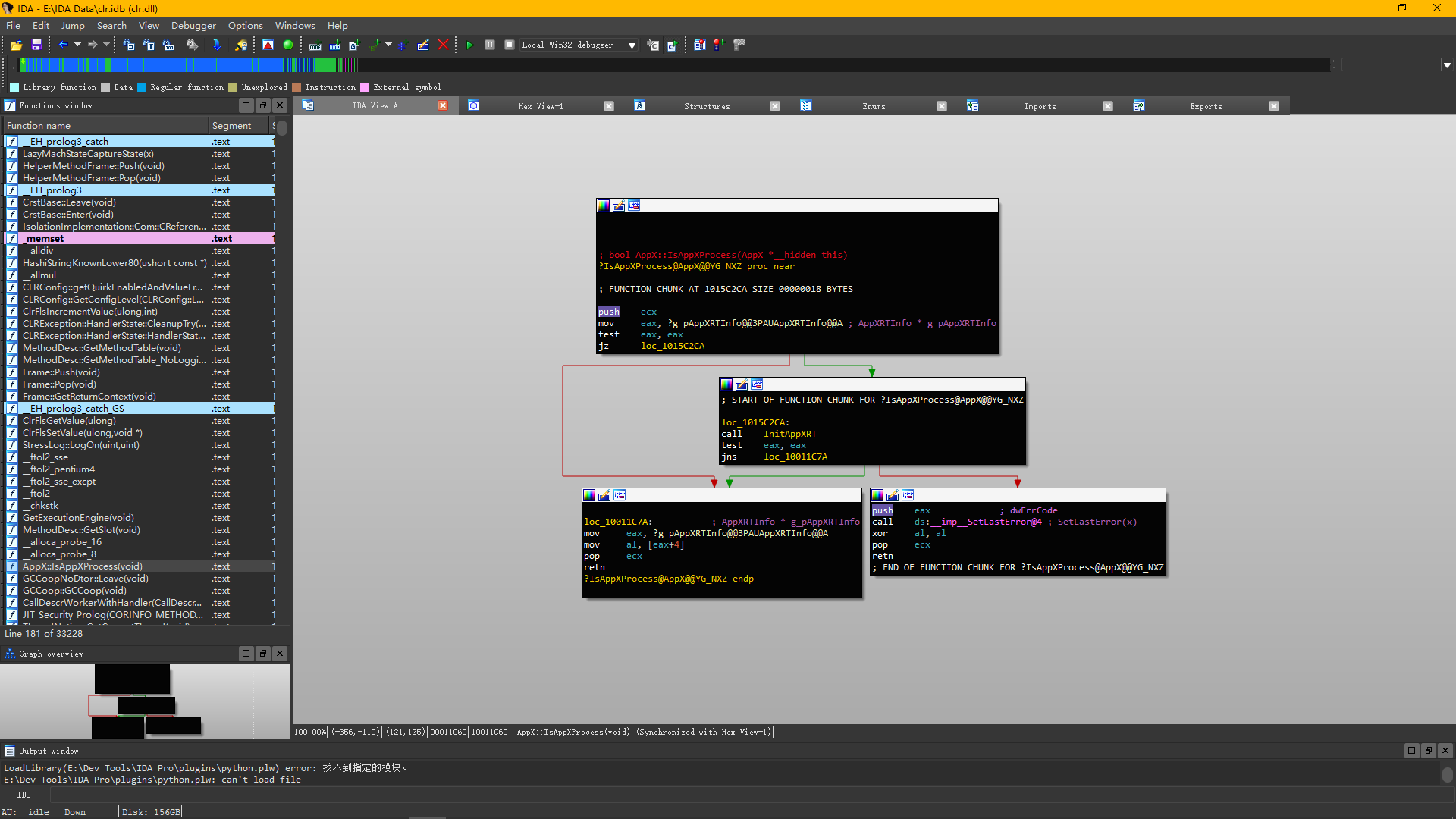

比如IDA会在跳转前进行截断，成为一个代码片段，这个片段我们可以成为Block。我们可以通过各种跳转语句，把一个方法体转换成很多Block，也就是"块"。
当然，事情远没这么简单，我们回到.NET，可以发现.NET还有异常处理子句这种东西。

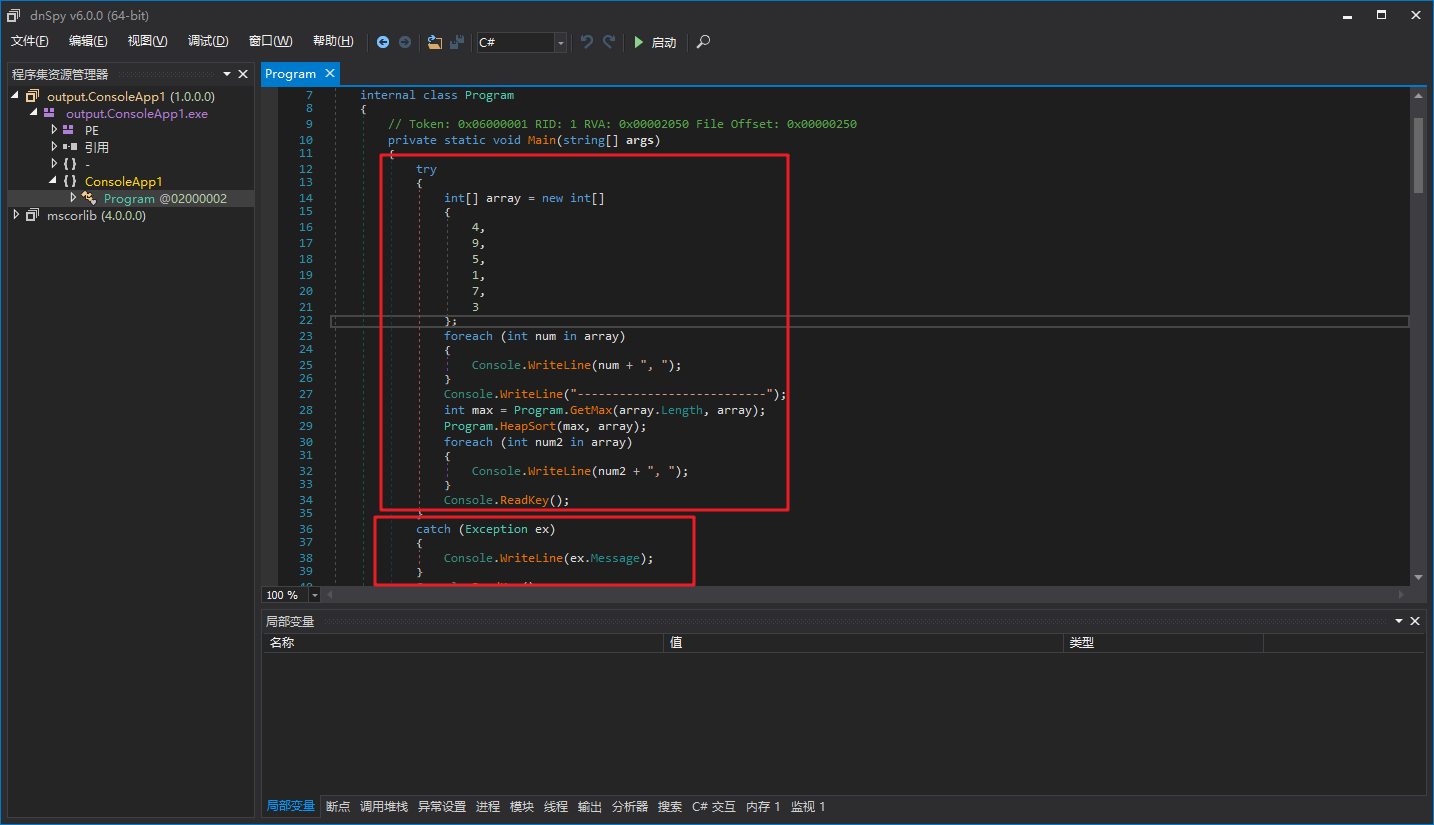

比如图中2个红框，第一个是try，第二个是catch，如果try的执行正常，那么就不会进入catch，所以我们还需要依赖异常处理子句来对方法体进行分块。
那么是不是这样就结束了呢？肯定不是的，一个try或者一个catch可以称为一个作用域，我们可以从更小范围的子作用域跳转到更大范围的父作用域，但是我们不能从更大范围的父作用域跳转到更小范围的子作用域。

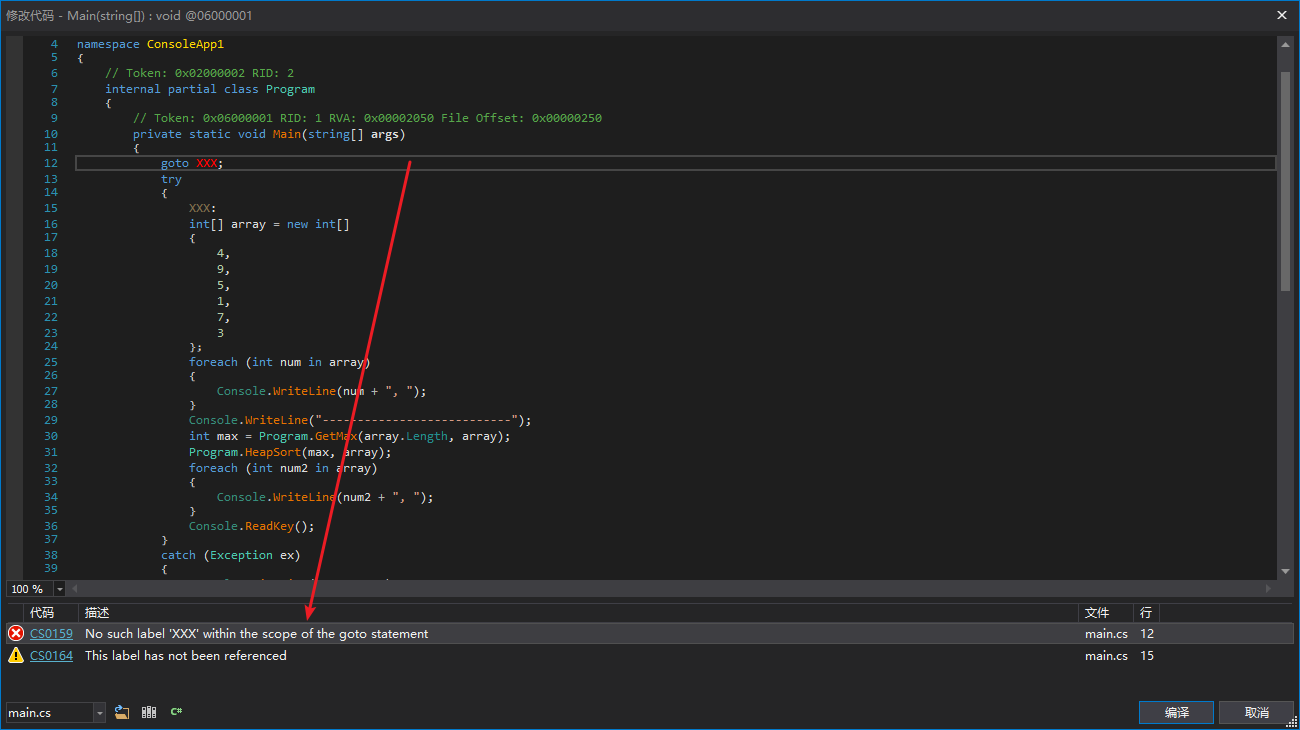

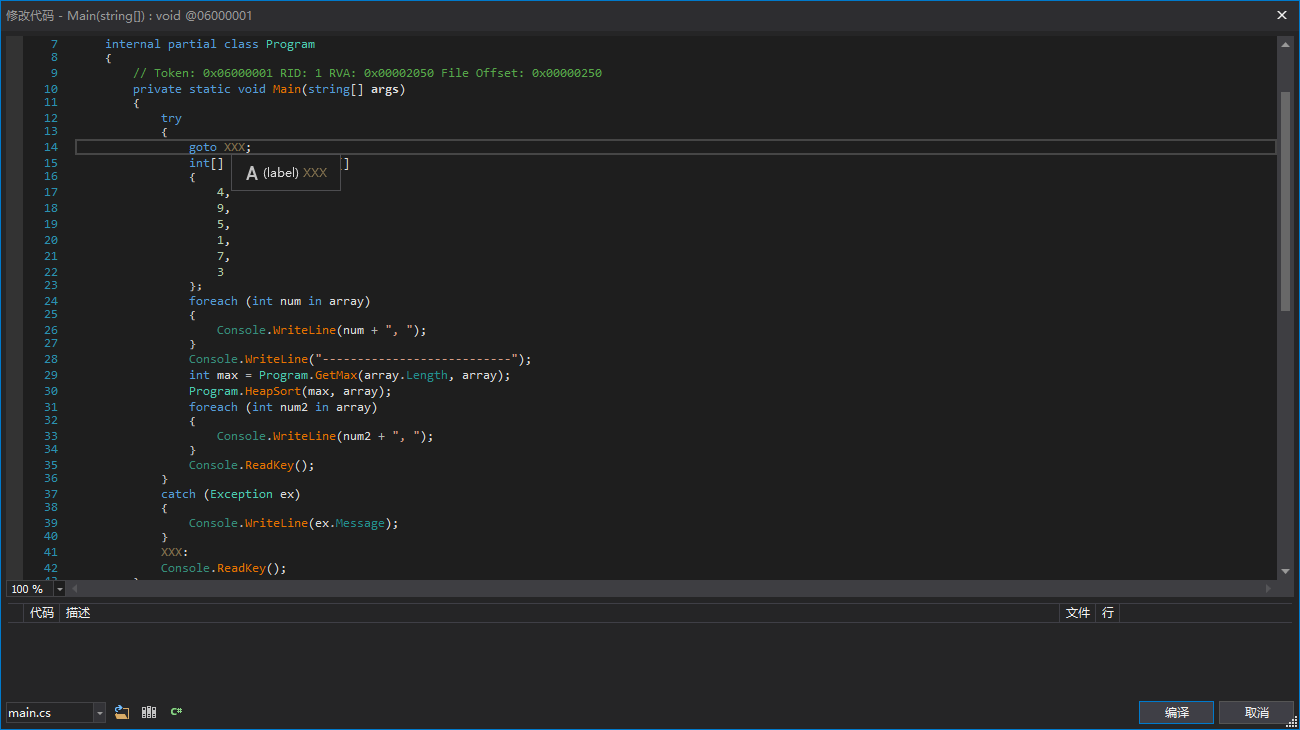

第一张图的代码是非法的，而第二张图的代码是合法的。
从IL层面来看，我们只能跳转到一个作用域的第一条语句，不能跳转到作用域的其它语句，什么意思呢？

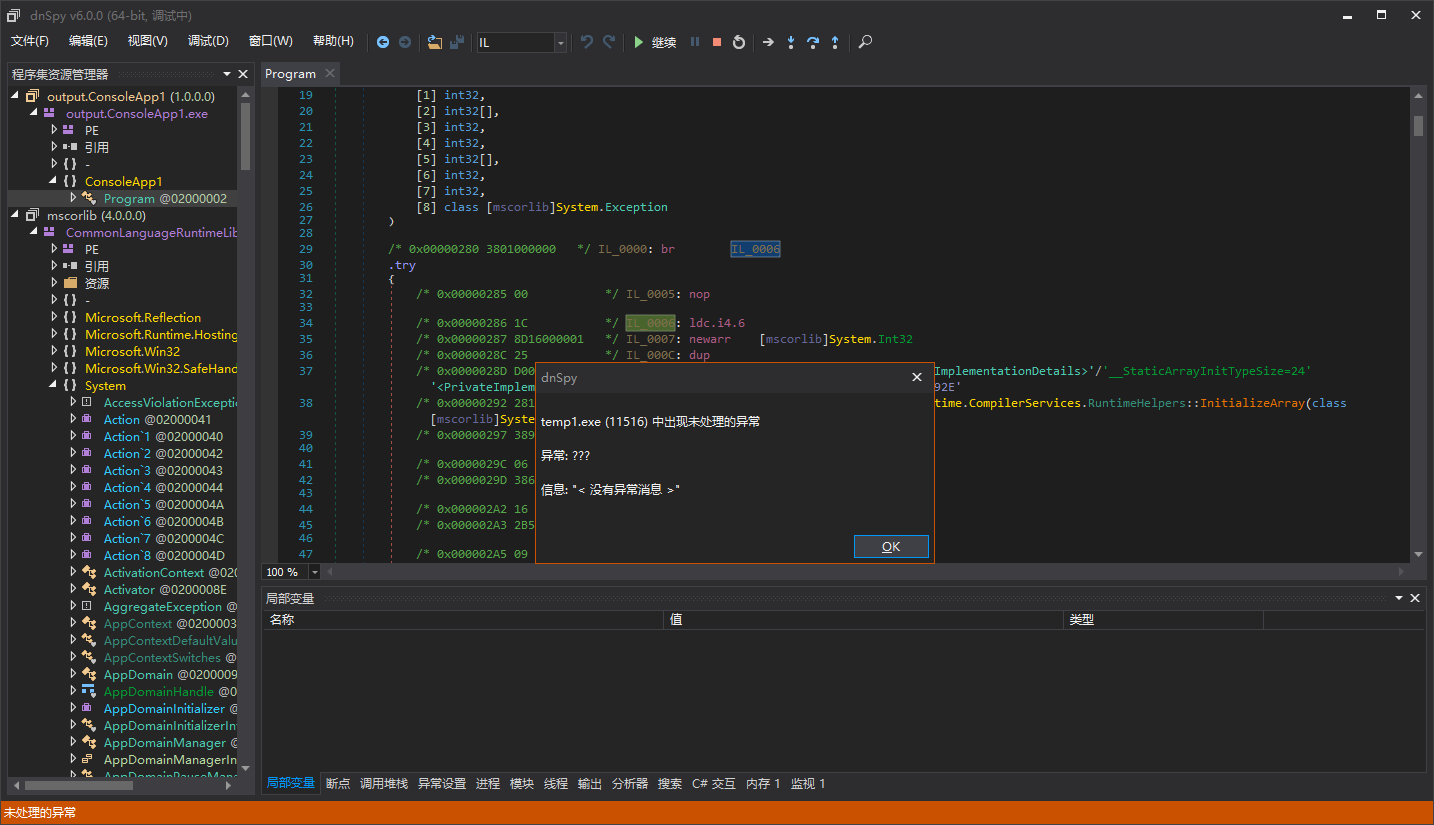

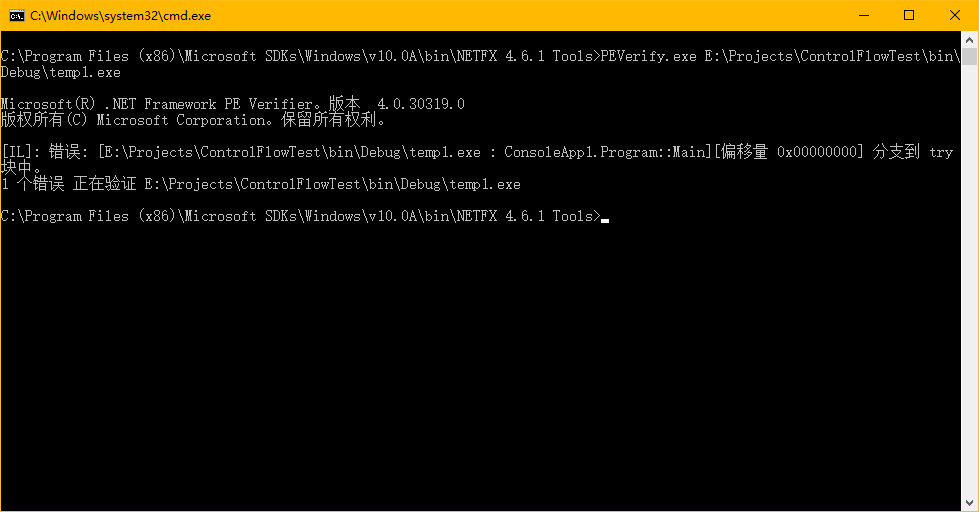

第一张图的br跳转到的try块第二条语句，这样就是非法的。
要离开try块怎么办呢？使用leave指令。
C#中为了防止出现这种情况，也就有了上文所说的"大范围不能进小范围，小范围可以进大范围"。
catch块不会被任何跳转指令直接引用，仅仅当try块内出现异常，才会进入catch块。
至此，我们可以这样定义结构（部分代码已省略）：
public enum ScopeBlockType {
Normal,
Try,
Filter,
Catch,
Finally,
Fault
}
public interface IBlock {
IBlock Scope { get; set; }
bool HasExtraData { get; }
void PushExtraData(object obj);
void PopExtraData();
T PeekExtraData<T>();
}
public abstract class BlockBase : IBlock {
private IBlock _scope;
private Stack<object> _extraDataStack;
public IBlock Scope {
get => _scope;
set => _scope = value;
}
public bool HasExtraData => _extraDataStack != null && _extraDataStack.Count != 0;
public T PeekExtraData<T>() {
return (T)_extraDataStack.Peek();
}
public void PopExtraData() {
_extraDataStack.Pop();
}
public void PushExtraData(object obj) {
if (_extraDataStack == null)
_extraDataStack = new Stack<object>();
_extraDataStack.Push(obj);
}
}
public sealed class BasicBlock : BlockBase {
private List<Instruction> _instructions;
private OpCode _branchOpcode;
private BasicBlock _fallThrough;
private BasicBlock _conditionalTarget;
private List<BasicBlock> _switchTargets;
public List<Instruction> Instructions {
get => _instructions;
set => _instructions = value;
}
public bool IsEmpty => _instructions.Count == 0;
public OpCode BranchOpcode {
get => _branchOpcode;
set => _branchOpcode = value;
}
public BasicBlock FallThrough {
get => _fallThrough;
set => _fallThrough = value;
}
public BasicBlock ConditionalTarget {
get => _conditionalTarget;
set => _conditionalTarget = value;
}
public List<BasicBlock> SwitchTargets {
get => _switchTargets;
set => _switchTargets = value;
}
}
public abstract class ScopeBlock : BlockBase {
protected List<IBlock> _blocks;
protected ScopeBlockType _type;
public List<IBlock> Blocks {
get => _blocks;
set => _blocks = value;
}
public IBlock FirstBlock {
get => _blocks[0];
set => _blocks[0] = value;
}
public IBlock LastBlock {
get => _blocks[_blocks.Count - 1];
set => _blocks[_blocks.Count - 1] = value;
}
public ScopeBlockType Type {
get => _type;
set => _type = value;
}
}
public sealed class TryBlock : ScopeBlock {
private readonly List<ScopeBlock> _handlers;
public List<ScopeBlock> Handlers => _handlers;
}
public sealed class FilterBlock : ScopeBlock {
private HandlerBlock _handler;
public HandlerBlock Handler {
get => _handler;
set => _handler = value;
}
}
public sealed class HandlerBlock : ScopeBlock {
private ITypeDefOrRef _catchType;
public ITypeDefOrRef CatchType {
get => _catchType;
set => _catchType = value;
}
}
public sealed class MethodBlock : ScopeBlock {
private List<Local> _variables;
public List<Local> Variables {
get => _variables;
set => _variables = value;
}
}
我对这段定义解释一下，这里有个很奇怪的BlockBase，还有ExtraData，这个ExtraData可以理解成附加数据，有时我们分析控制流，需要把一段数据和一个块绑定在一起，这时ExtraData就发挥作用了。因为不是绑定一次数据，可能有很多数据要绑定，所以我们需要Stack<T>，也就是栈类型，可以先进后出，非常符合我们的编程习惯，初始化时Push数据，要用时Peek，用完了Pop就好。
BasicBlock是最小的单元，叫做基本块。为了方便，如果基本块最后一条指令会改变控制流，我们会把基本块中最后一条指令删掉，赋值给字段_branchOpcode，然后把跳转目标赋值给_fallThrough，_conditionalTarget，_switchTargets。这样我们更新控制流间的跳转关系就变得方便了很多。
很多个基本块在一起，可以变成一个作用域块，也就是ScopeBlock。当然ScopeBlock也可以相互嵌套，比如一个ScopeBlock中包含另一个ScopeBlock。
指令流转换到块
小标题中的块就是指的我们之前定义的结构体，比如BasicBlock叫做基本块。

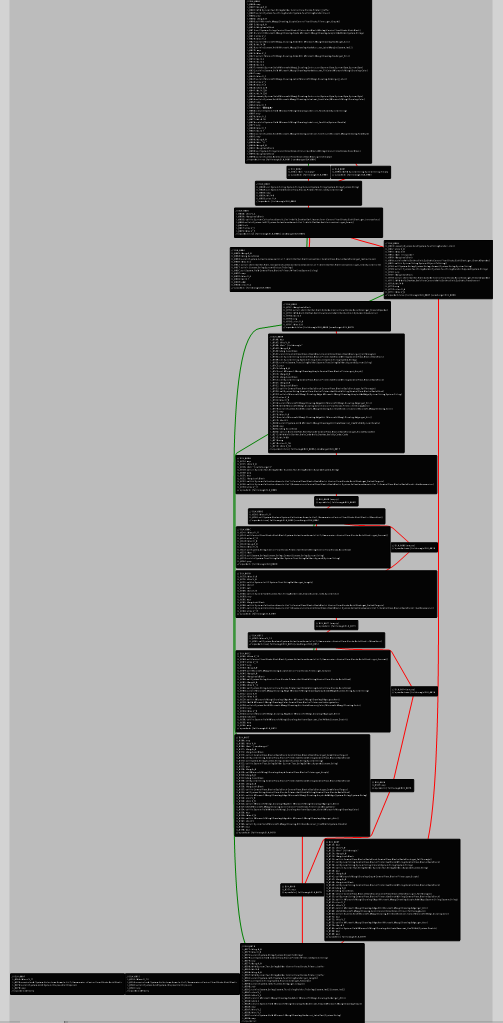

再回到IDA显示的那张反汇编的控制流图上，我们可以发现，控制流其实是一副有向图。
这副有向图可能有环，自环，一个点可能会连接到许多点。我们处理起来可以利用"图"的一些思想（这个不难，百度搜一下BFS，DFS，有向图，搞清楚这3个就OK）
我们添加一个类，叫做"BlockParser"，添加如下代码：
public sealed class BlockParser {
private readonly IList<Instruction> _instructions;
private readonly IList<ExceptionHandler> _exceptionHandlers;
private readonly IList<Local> _variables;
public BlockParser(IList<Instruction> instructions, IList<ExceptionHandler> exceptionHandlers, IList<Local> variables) {
if (instructions == null)
throw new ArgumentNullException(nameof(instructions));
if (exceptionHandlers == null)
throw new ArgumentNullException(nameof(exceptionHandlers));
if (variables == null)
throw new ArgumentNullException(nameof(variables));
if (HasNotSupportedInstruction(instructions))
throw new NotSupportedException("存在不受支持的指令。");
_instructions = instructions;
_exceptionHandlers = exceptionHandlers;
_variables = variables;
}
private static bool HasNotSupportedInstruction(IEnumerable<Instruction> instructions) {
foreach (Instruction instruction in instructions)
switch (instruction.OpCode.Code) {
case Code.Jmp:
return true;
}
return false;
}
}
jmp指令我们不需要处理，因为处理起来很麻烦，正常的.NET程序里面也不会出现这个指令，想了解jmp是什么，可以看MSDN，IL里的jmp和汇编的jmp不是一个东西。
首先我们要分析出潜在的入口。为什么说是潜在的呢？因为方法体可能被混淆了，充斥着许多不可能被执行的指令，比如这样的：

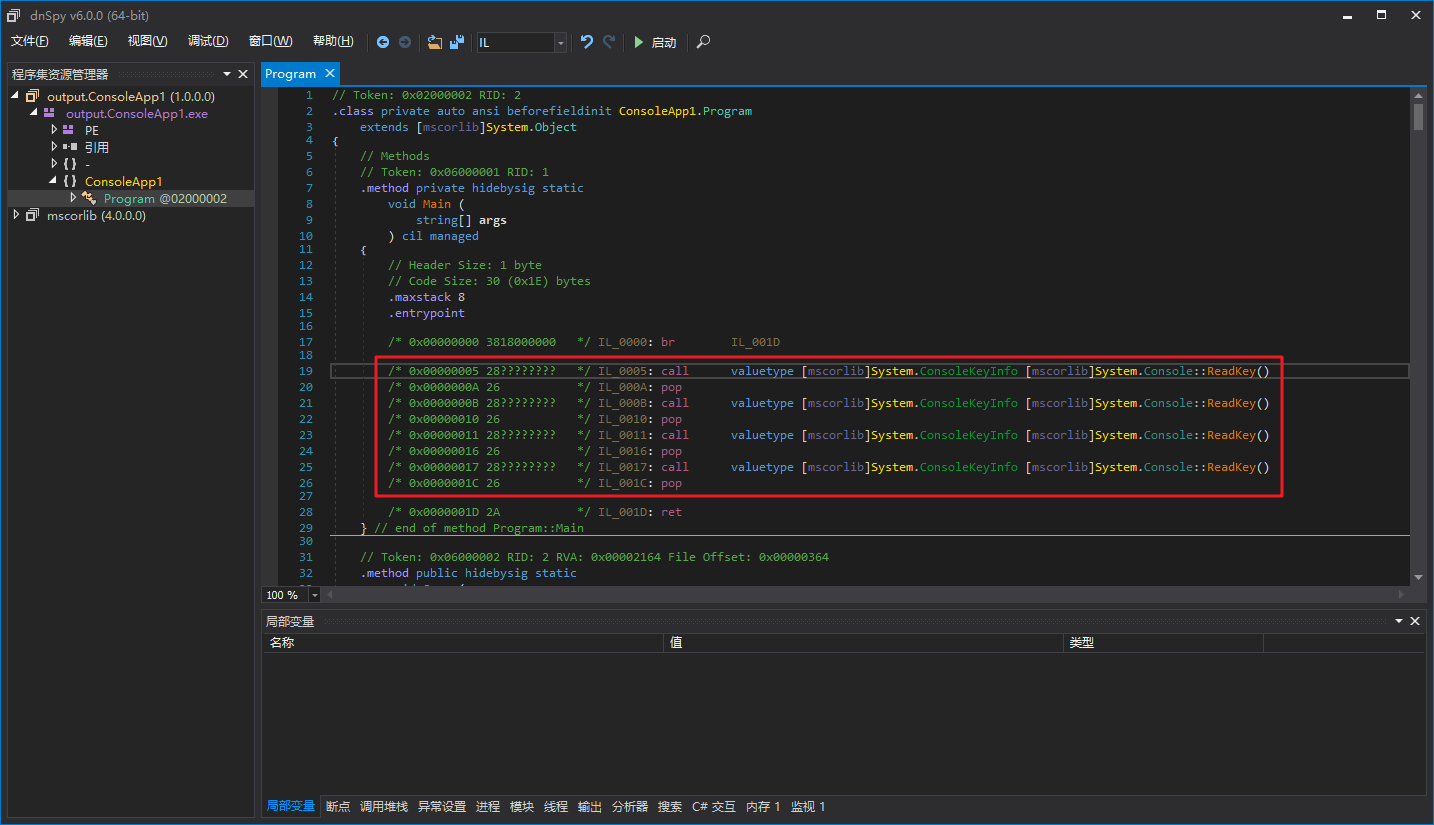

红框部分就是不会被使用的基本块，虽然红框中第一条语句IL_0005处的确是一个入口点。
我们添加字段：
private bool[] _isEntrys;
private int[] _blockLengths;
_isEntrys表明某条指令是否为潜在的入口点。如果是，那么_blockLengths中会有一个记录，表明了这个入口点表示的基本块有几条指令。
然后我们可以直接从方法体的开头到结尾扫描一遍，得到上面提到的2个信息。
private void AnalyzeEntrys() {
_isEntrys = new bool[_instructions.Count];
_isEntrys[0] = true;
for (int i = 0; i < _instructions.Count; i++) {
Instruction instruction;
instruction = _instructions[i];
switch (instruction.OpCode.FlowControl) {
case FlowControl.Branch:
case FlowControl.Cond_Branch:
case FlowControl.Return:
case FlowControl.Throw:
if (i + 1 != _instructions.Count)
// 如果当前不是最后一条指令，那么下一条指令就是新入口
_isEntrys[i + 1] = true;
if (instruction.OpCode.OperandType == OperandType.InlineBrTarget)
// brX
_isEntrys[_instructionDictionary[(Instruction)instruction.Operand]] = true;
else if (instruction.OpCode.OperandType == OperandType.InlineSwitch)
// switch
foreach (Instruction target in (IEnumerable<Instruction>)instruction.Operand)
_isEntrys[_instructionDictionary[target]] = true;
break;
}
}
foreach (ExceptionHandlerInfo exceptionHandlerInfo in _exceptionHandlerInfos) {
_isEntrys[exceptionHandlerInfo.TryStartIndex] = true;
if (exceptionHandlerInfo.TryEndIndex != _instructions.Count)
_isEntrys[exceptionHandlerInfo.TryEndIndex] = true;
// try
if (exceptionHandlerInfo.FilterStartIndex != -1)
_isEntrys[exceptionHandlerInfo.FilterStartIndex] = true;
// filter
_isEntrys[exceptionHandlerInfo.HandlerStartIndex] = true;
if (exceptionHandlerInfo.HandlerEndIndex != _instructions.Count)
_isEntrys[exceptionHandlerInfo.HandlerEndIndex] = true;
// handler
}
}
接下来我们要从每个入口开始进行DFS或者BFS，通过跳转指令排除掉无效的入口点，并且创建出基本块。
DFS，也就是深度优先搜索，有一个很不好的地方，就是如果方法体太大，跳转太多，可能会堆栈溢出，因为深度优先搜索是递归式的。BFS，也就是广度优先搜索，代码会比DFS多一些，但是没多多少。以后我们很多算法都会用到递归操作，所以我们选择代码少的DFS，要分块的时候可以创建一个新线程，指定一个4MB 16MB的堆栈，绝对不会溢出。
private void AnalyzeReferencesAndCreateBasicBlocks(int startIndex) {
if (!_isEntrys[startIndex])
throw new InvalidOperationException("入口识别出错。");
int exitIndex;
Instruction exit;
int nextEntryIndex;
exitIndex = FindExitIndex(startIndex, out _blockLengths[startIndex]);
_basicBlocks[startIndex] = new BasicBlock(EnumerateInstructions(startIndex, _blockLengths[startIndex]));
exit = _instructions[exitIndex];
switch (exit.OpCode.FlowControl) {
case FlowControl.Branch:
// 分支块被引用
nextEntryIndex = _instructionDictionary[(Instruction)exit.Operand];
if (_blockLengths[nextEntryIndex] == 0)
// 分支块未被分析
AnalyzeReferencesAndCreateBasicBlocks(nextEntryIndex);
break;
case FlowControl.Cond_Branch:
// 下一个块和分支块被引用
nextEntryIndex = exitIndex + 1;
if (nextEntryIndex < _instructions.Count && _blockLengths[nextEntryIndex] == 0)
// 下一条指令就是未分析的新块的入口
AnalyzeReferencesAndCreateBasicBlocks(nextEntryIndex);
if (exit.OpCode.OperandType == OperandType.InlineBrTarget) {
// bxx
nextEntryIndex = _instructionDictionary[(Instruction)exit.Operand];
if (_blockLengths[nextEntryIndex] == 0)
AnalyzeReferencesAndCreateBasicBlocks(nextEntryIndex);
}
else if (exit.OpCode.OperandType == OperandType.InlineSwitch) {
// switch
foreach (Instruction nextEntry in (IEnumerable<Instruction>)exit.Operand) {
nextEntryIndex = _instructionDictionary[nextEntry];
if (_blockLengths[nextEntryIndex] == 0)
AnalyzeReferencesAndCreateBasicBlocks(nextEntryIndex);
}
}
break;
case FlowControl.Call:
case FlowControl.Next:
// 下一个块被引用
nextEntryIndex = exitIndex + 1;
if (_blockLengths[nextEntryIndex] == 0)
// 我们不需要判断是否到了结尾
// 如果没ret，br，throw之类的指令就到了块的结尾，说明这个方法体的控制流是有问题的
AnalyzeReferencesAndCreateBasicBlocks(nextEntryIndex);
break;
}
}
这个就是通过DFS创建出有效的，被使用了的基本块的核心代码。当然，这个创建出来的基本块还是线性的，没有任何块与块之间的信息。
然后我们要为这些基本块添加分支，也就是添加块与块之间的跳转关系（没有包含关系）：
private void AddBranchs() {
BasicBlock nextBasicBlock;
nextBasicBlock = null;
for (int i = _basicBlocks.Length - 1; i >= 0; i--) {
BasicBlock basicBlock;
List<Instruction> instructions;
int lastInstructionIndex;
Instruction lastInstruction;
basicBlock = _basicBlocks[i];
if (basicBlock == null)
continue;
instructions = basicBlock.Instructions;
lastInstructionIndex = instructions.Count - 1;
lastInstruction = instructions[lastInstructionIndex];
switch (lastInstruction.OpCode.FlowControl) {
case FlowControl.Branch:
basicBlock.BranchOpcode = lastInstruction.OpCode;
basicBlock.FallThrough = _basicBlocks[_instructionDictionary[(Instruction)lastInstruction.Operand]];
instructions.RemoveAt(lastInstructionIndex);
break;
case FlowControl.Cond_Branch:
if (nextBasicBlock == null)
// nextBasicBlock不应该为null，因为在此之前我们已经移除了无效代码
throw new InvalidOperationException();
basicBlock.BranchOpcode = lastInstruction.OpCode;
basicBlock.FallThrough = nextBasicBlock;
if (lastInstruction.OpCode.Code == Code.Switch) {
Instruction[] switchTargets;
switchTargets = (Instruction[])lastInstruction.Operand;
basicBlock.SwitchTargets = new List<BasicBlock>(switchTargets.Length);
for (int j = 0; j < switchTargets.Length; j++)
basicBlock.SwitchTargets.Add(_basicBlocks[_instructionDictionary[switchTargets[j]]]);
}
else
basicBlock.ConditionalTarget = _basicBlocks[_instructionDictionary[(Instruction)lastInstruction.Operand]];
instructions.RemoveAt(lastInstructionIndex);
break;
case FlowControl.Call:
case FlowControl.Next:
if (nextBasicBlock == null)
throw new InvalidOperationException();
basicBlock.BranchOpcode = OpCodes.Br;
basicBlock.FallThrough = nextBasicBlock;
break;
case FlowControl.Return:
case FlowControl.Throw:
basicBlock.BranchOpcode = lastInstruction.OpCode;
instructions.RemoveAt(lastInstructionIndex);
break;
}
nextBasicBlock = basicBlock;
}
}
处理一些简单的情况，也许不需要转换成树状结构，也就是不需要为基本块之间添加包含关系。但是绝大多数情况，我们都需要转换成树状结构（我们之前定义的MethodBlock）。
块与块之间的包含关系只与异常处理子句有关，我们只需要把try/catch包含的基本块合并到一起。
在这之前，我们要定义出一种新的异常处理子句结构。我们可以在一个try的入口点，也就是try作用域中的第一个基本块标记一下，表示这里有异常处理子句。因为在同一个入口点上，可能是一个try块有多个handler，比如：
try {
code...
}
catch (Exception1) {
code...
}
catch (Exception2) {
code...
}
还有可能是更复杂的情况，try之间还有嵌套关系：
try {
try {
code...
}
catch {
code...
}
code...
}
catch (Exception1) {
code...
}
catch (Exception2) {
code...
}
考虑到这些情况，我们的结构可以这样定义。当然，并不是一定要这样定义。只是因为我更喜欢这样定义，觉得方便。如果你有更方便的结构，也可以用你的方式进行定义，能达到最终目的就行。
private sealed class LinkedExceptionHandlerInfo {
private readonly ExceptionHandlerInfo _value;
private readonly List<ExceptionHandlerInfo> _handlers;
private List<LinkedExceptionHandlerInfo> _children;
public ExceptionHandlerInfo TryInfo => _value;
public List<ExceptionHandlerInfo> Handlers => _handlers;
public bool HasChildren => _children != null && _children.Count != 0;
public List<LinkedExceptionHandlerInfo> Children {
get {
if (_children == null)
_children = new List<LinkedExceptionHandlerInfo>();
return _children;
}
}
}
然后，我们要分析出异常处理子句之间的关系，保存到刚刚定义的结构中。
我们再添加一个虚假的异常处理子句，叫做dummy。dummy是任何异常处理子句的parent，这个会便于我们进行递归操作来合并作用域中所有块到一个作用域。
private LinkedExceptionHandlerInfo _linkedExceptionHandlerInfoRoot;
private void AnalyzeExceptionHandlers() {
_linkedExceptionHandlerInfoRoot = new LinkedExceptionHandlerInfo(new ExceptionHandlerInfo(0, int.MaxValue));
// 创建Dummy
foreach (ExceptionHandlerInfo exceptionHandlerInfo in _exceptionHandlerInfos) {
bool isTryEqual;
LinkedExceptionHandlerInfo scope;
if (!exceptionHandlerInfo.IsVisited) {
Debug.Assert(false);
// 正常情况下我们不会遇到无效异常处理信息，目前也没有壳会加入无效异常处理信息
continue;
}
scope = _linkedExceptionHandlerInfoRoot.FindParent(exceptionHandlerInfo, out isTryEqual);
if (isTryEqual)
scope.Handlers.Add(exceptionHandlerInfo);
else {
List<LinkedExceptionHandlerInfo> children;
LinkedExceptionHandlerInfo child;
children = scope.Children;
child = new LinkedExceptionHandlerInfo(exceptionHandlerInfo);
if (!scope.HasChildren)
children.Add(child);
else {
int subChildCount;
subChildCount = 0;
for (int i = 0; i < children.Count; i++) {
LinkedExceptionHandlerInfo subChild;
subChild = children[i];
// 判断child是否为某个subChild的scope
if (child.TryInfo.HasChild(subChild.TryInfo)) {
child.Children.Add(subChild);
subChildCount++;
}
else
// 将subChild提前
children[i - subChildCount] = subChild;
}
children.RemoveRange(children.Count - subChildCount, subChildCount);
children.Add(child);
}
}
}
}
还记得我们之前声明的接口IBlock吗，所有块的结构都要继承自IBlock，表示这是一个块。
我们添加一个字段_blocks表示这个接口的数组。
private IBlock[] _blocks;
private void CombineExceptionHandlers(LinkedExceptionHandlerInfo linkedExceptionHandlerInfo) {
ExceptionHandlerInfo tryInfo;
TryBlock tryBlock;
if (linkedExceptionHandlerInfo.HasChildren)
// 找到最小异常处理块
foreach (LinkedExceptionHandlerInfo child in linkedExceptionHandlerInfo.Children)
CombineExceptionHandlers(child);
tryInfo = linkedExceptionHandlerInfo.TryInfo;
tryBlock = new TryBlock(EnumerateNonNullBlocks(tryInfo.TryStartIndex, tryInfo.TryEndIndex));
RemoveBlocks(tryInfo.TryStartIndex, tryInfo.TryEndIndex);
_blocks[tryInfo.TryStartIndex] = tryBlock;
// try
foreach (ExceptionHandlerInfo handlerInfo in linkedExceptionHandlerInfo.Handlers) {
AddHandler(tryBlock, handlerInfo);
RemoveBlocks(handlerInfo.FilterStartIndex == -1 ? handlerInfo.HandlerStartIndex : handlerInfo.FilterStartIndex, handlerInfo.HandlerEndIndex);
}
// filter/handler
}
这样，我们就得到了块与块之间的包含关系，有了一个完整的树状结构，接下来去除_blocks数组里面的null，就是一个MethodBlock了。
以文本形式显示块
代码不是写出来就没BUG的，要调试了很多次之后才可能没BUG。控制流这个东西本来就抽象，不经过特殊处理，你不能像看河流一样，看出有什么分支，从哪里流向哪里。我们用一个最简单的办法，转换成字符串来显示出这里块。
我们先添加一个Helper类叫做BlockEnumerator，可以帮助我们遍历一个IBlock中存在的所有块。
大概是这样的：
public abstract class BlockEnumerator {
protected void Enumerate(IEnumerable<IBlock> blocks);
protected void Enumerate(IBlock block);
protected virtual void OnBasicBlock(BasicBlock basicBlock);
protected virtual void OnScopeBlockEnter(ScopeBlock scopeBlock);
protected virtual void OnScopeBlockLeave(ScopeBlock scopeBlock);
protected virtual void OnTryBlockEnter(TryBlock tryBlock);
protected virtual void OnTryBlockLeave(TryBlock tryBlock);
protected virtual void OnFilterBlockEnter(FilterBlock filterBlock);
protected virtual void OnFilterBlockLeave(FilterBlock filterBlock);
protected virtual void OnHandlerBlockEnter(HandlerBlock handlerBlock);
protected virtual void OnHandlerBlockLeave(HandlerBlock handlerBlock);
protected virtual void OnMethodBlockEnter(MethodBlock methodBlock);
protected virtual void OnMethodBlockLeave(MethodBlock methodBlock);
}
我们继承这个类，写一个叫BlockPrinter的类，重写基类中OnXXBlockXX的虚函数。比如遇到基本块，我们可以这样：
protected override void OnBasicBlock(BasicBlock basicBlock) {
StringBuilder branchInfo;
if (_needNewLine)
_buffer.AppendLine();
WriteLine("// " + GetBlockIdString(basicBlock) + (basicBlock.IsEmpty ? " (empty)" : string.Empty));
for (int i = 0; i < basicBlock.Instructions.Count; i++)
WriteLine(basicBlock.Instructions[i].ToString());
branchInfo = new StringBuilder();
branchInfo.Append("// opcode:" + basicBlock.BranchOpcode.ToString());
if (basicBlock.BranchOpcode.FlowControl == FlowControl.Branch)
branchInfo.Append(" | fallthrough:" + GetBlockIdString(basicBlock.FallThrough));
else if (basicBlock.BranchOpcode.FlowControl == FlowControl.Cond_Branch) {
branchInfo.Append(" | fallthrough:" + GetBlockIdString(basicBlock.FallThrough));
if (basicBlock.BranchOpcode.Code == Code.Switch) {
branchInfo.Append(" | switchtarget:{");
foreach (BasicBlock target in basicBlock.SwitchTargets)
branchInfo.Append(GetBlockIdString(target) + " ");
branchInfo[branchInfo.Length - 1] = '}';
}
else
branchInfo.Append(" | condtarget:" + GetBlockIdString(basicBlock.ConditionalTarget));
}
WriteLine(branchInfo.ToString());
_needNewLine = true;
}
其它类型的IBlock也一样处理，代码不贴，附件里都有。
块转换回指令流
指令流转换到块是一个复杂的过程，块转换回指令流就简单许多了。
首先，我们要把树状结构的块转换回线性的基本块数组，这一步是不是和"指令流转换到块"中的一步恰好相反呢？
转换到基本块之后，我们才能更方便地生成跳转语句和元数据中的异常处理子句。
我们先添加一个类叫BlockInfo，这个类的实例要作为额外数据添加到每一个基本块。
如果一个基本块是一个异常处理子句的入口点，那么这个基本块的BlockInfo的_tryBlocks将不为null，我们可以利用额外信息来生成异常处理子句。
private sealed class BlockInfo {
private readonly int _index;
private readonly Instruction _branchInstruction;
private readonly List<TryBlock> _tryBlocks;
private bool _canSkip;
public int Index => _index;
public Instruction BranchInstruction => _branchInstruction;
public List<TryBlock> TryBlocks => _tryBlocks;
/// <summary>
/// 表示当前块是否可以被跳过（当前块必须为只有一条br指令，br的目标就是下一个基本块）
/// </summary>
public bool CanSkip {
get => _canSkip;
set => _canSkip = value;
}
}
再添加一个类叫BlockLayouter。这个类可以把MethodBlock转换成许多基本块的集合，并且为基本块添加额外数据
private sealed class BlockLayouter : BlockEnumerator {
private readonly List<BasicBlock> _basicBlocks;
private readonly List<TryBlock> _lastTryBlocks;
private int _index;
public BlockLayouter(List<BasicBlock> basicBlocks) {
if (basicBlocks == null)
throw new ArgumentNullException(nameof(basicBlocks));
_basicBlocks = basicBlocks;
_lastTryBlocks = new List<TryBlock>();
}
public void LayoutAndCreateBlockInfo(MethodBlock methodBlock) {
Enumerate(methodBlock);
}
protected override void OnBasicBlock(BasicBlock basicBlock) {
basicBlock.PushExtraData(new BlockInfo(_index, _lastTryBlocks));
_basicBlocks.Add(basicBlock);
_lastTryBlocks.Clear();
_index++;
}
protected override void OnTryBlockEnter(TryBlock tryBlock) {
_lastTryBlocks.Add(tryBlock);
}
}
我们利用转换得到的List<BasicBlock>生成指令流。
private void GenerateInstructions() {
_instructions = new List<Instruction>();
for (int i = 0; i < _basicBlocks.Count - 1; i++) {
BasicBlock basicBlock;
basicBlock = _basicBlocks[i];
if (basicBlock.IsEmpty && basicBlock.BranchOpcode.Code == Code.Br && basicBlock.FallThrough == _basicBlocks[i + 1])
basicBlock.PeekExtraData<BlockInfo>().CanSkip = true;
}
// 设置CanSkip
foreach (BasicBlock basicBlock in _basicBlocks) {
Instruction branchInstruction;
branchInstruction = basicBlock.PeekExtraData<BlockInfo>().BranchInstruction;
branchInstruction.OpCode = basicBlock.BranchOpcode;
if (branchInstruction.OpCode.FlowControl == FlowControl.Branch)
branchInstruction.Operand = GetFirstInstruction(basicBlock.FallThrough);
else if (branchInstruction.OpCode.FlowControl == FlowControl.Cond_Branch)
if (branchInstruction.OpCode.Code == Code.Switch) {
Instruction[] switchTargets;
switchTargets = new Instruction[basicBlock.SwitchTargets.Count];
for (int i = 0; i < switchTargets.Length; i++)
switchTargets[i] = GetFirstInstruction(basicBlock.SwitchTargets[i]);
branchInstruction.Operand = switchTargets;
}
else
branchInstruction.Operand = GetFirstInstruction(basicBlock.ConditionalTarget);
}
// 添加跳转指令
for (int i = 0; i < _basicBlocks.Count; i++) {
BasicBlock basicBlock;
BlockInfo blockInfo;
Instruction branchInstruction;
BasicBlock nextBasicBlock;
basicBlock = _basicBlocks[i];
blockInfo = basicBlock.PeekExtraData<BlockInfo>();
if (blockInfo.CanSkip)
continue;
branchInstruction = blockInfo.BranchInstruction;
nextBasicBlock = i + 1 == _basicBlocks.Count ? null : _basicBlocks[i + 1];
if (branchInstruction.OpCode.Code == Code.Br) {
AppendInstructions(basicBlock, basicBlock.FallThrough == nextBasicBlock);
// 为无条件跳转指令时，如果直达块就是下一个块，那么可以省略分支指令
}
else if (branchInstruction.OpCode.FlowControl == FlowControl.Cond_Branch) {
AppendInstructions(basicBlock, false);
if (basicBlock.FallThrough != nextBasicBlock)
// 需要修复跳转
_instructions.Add(new Instruction(OpCodes.Br, GetFirstInstruction(basicBlock.FallThrough)));
}
else
AppendInstructions(basicBlock, false);
}
}
private void AppendInstructions(BasicBlock basicBlock, bool canSkipBranchInstruction) {
if (!basicBlock.IsEmpty)
_instructions.AddRange(basicBlock.Instructions);
if (!canSkipBranchInstruction)
_instructions.Add(basicBlock.PeekExtraData<BlockInfo>().BranchInstruction);
}
代码中的CanSkip代表这个块是不是一个只有br跳转指令，没有其它指令的基本块，而且br的目标就是下一个基本块。如果是，这个基本块可以被省略，完全不处理。如果一个基本块的跳转指令是br，目标也是下一个基本块，那么我们只需要添加这个基本块的其它指令，不需要添加跳转指令。
接着就是生成异常处理子句。核心代码就这一点：
private void GenerateExceptionHandlers() {
_exceptionHandlers = new List<ExceptionHandler>();
for (int i = _basicBlocks.Count - 1; i >= 0; i--) {
// 最里面的异常块应该首先声明。(错误: 0x801318A4)
// 所以我们倒序遍历
BasicBlock basicBlock;
List<TryBlock> tryBlocks;
basicBlock = _basicBlocks[i];
tryBlocks = basicBlock.PeekExtraData<BlockInfo>().TryBlocks;
if (tryBlocks == null || tryBlocks.Count == 0)
continue;
for (int j = tryBlocks.Count - 1; j >= 0; j--) {
TryBlock tryBlock;
tryBlock = tryBlocks[j];
foreach (ScopeBlock scopeBlock in tryBlock.Handlers)
if (scopeBlock is FilterBlock) {
FilterBlock filterBlock;
filterBlock = (FilterBlock)scopeBlock;
_exceptionHandlers.Add(GetExceptionHandler(tryBlock, GetFirstBasicBlock(filterBlock.FirstBlock), filterBlock.Handler));
}
else {
HandlerBlock handlerBlock;
handlerBlock = (HandlerBlock)scopeBlock;
_exceptionHandlers.Add(GetExceptionHandler(tryBlock, null, handlerBlock));
}
}
}
}
还有生成用到了的局部变量列表，这里就不贴了。其实我那个生成局部变量的代码可能有点麻烦，直接改成遍历所有基本块，发现了第一次遇到的局部变量就添加到列表简单很多。整个项目都打包好了，我就懒得改了。
画出控制流
这个是新加的一节，我也是今天上午临时学了一下画控制流，这里直接贴下效果图。然后这个画出的控制流好像不能表现出异常处理块的关系。
红线表示无条件跳转，绿线表示条件跳转。画出来好像也没什么卵用，只是看着舒服些。
下载
控制流分析项目下载地址：
百度云 提取码: mms4
控制流绘制项目下载地址（没源码，反编译压缩包里面的ConsoleApp1.exe就可以）：
百度云 提取码: nbpe
[复制链接]
发表于 2019-1-29 16:00
感觉不错啊
